CAM에 표시된 Through Hole Pin용 Paste Mask Opening

PADS 9.0 이상

PADS VX.0 이상

PADS Layout은 CAM 문서 유형이 Paste Mask로 설정된 경우 through hole pin(THT)에 Paste Mask opening를 설정 되지 않습니다. opening는 SMT/SMD 핀에 대해서만 생성됩니다.

다음 테스트 케이스에는 아래 설명된 세 가지 방법을 나타내는 FPGA(모든 THT 부품에서 작동)가 포함되어 있습니다.

방법 1:

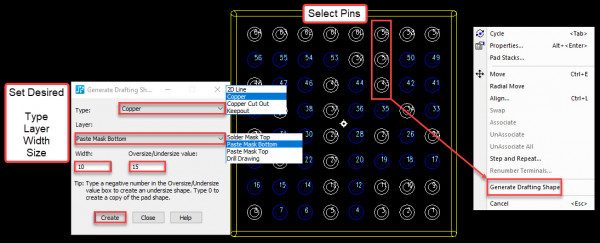

Generate Drafting Shape 명령을 사용하여 through hole pin에 copper shape을 빠르게 추가합니다.

크기는 Decal Editor에서 Paste Mask PAD 크기 요구 사항에 따라 조정할 수 있으며, 이는 Paste Mask CAM 출력에 표시됩니다.

1. Edit Decal

2. Area  또는 Individually through holes pin을 선택하여 Paste Mask Layer를 적용합니다.

3. copper shape이 필요한 Layer에 배치되었는지 확인합니다. 경우에 따라 시스템에서 실수로 다른 Layer로 전송될 수 있습니다.

RMB>Select Shapes

새로 생성된 copper shape을 선택합니다.

RMB>Properties

필요한 경우 Layer를 Review/Change layer 합니다.

4. Decal Editor 종료

참고: "모두" 또는 "선택됨"에 적용

5. through holes pin의 opening에 대한 Paste Mask CAM 문서를 검토합니다.

참고: Generate Drafting shape 대화상자가 열리고 모든 설정이 회색으로 표시되면 대화상자를 닫고 핀을 선택 해제했다가 다시 선택한 후 마우스 오른쪽 메뉴에서 Generate Drafting shape을 다시 선택합니다.

참고: 이 방법으로 추가된 Paste shape은 파트를 반대쪽으로 뒤집었을 때 제대로 추적됩니다.

즉, 제공된 테스트 파일에서 U1 또는 U2를 뒤집은 후 CAM Preview "PM bot Method 1 & 3 gerber setup"을 실행합니다.

참고: copper hatch 그리드 값이 copper circle을 생성하는 데 사용된 copper width 값과 같거나 작은지 확인합니다.  copper hatch grid는 Tools>Options>Grids 탭에서 정의합니다.

즉, Copper hatch grid는 10이고 copper shape은 10입니다. 그렇지 않으면 copper shape은 Gerber에서 gridded hatch치가 됩니다.

방법 2:

CAM 문서 유형을 Custom로 변경하고 decal의 Paste Mask Layer에 opening를 정의합니다.

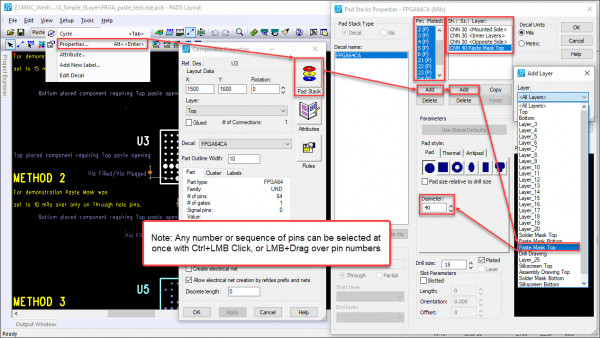

1. Select Component

2. RMB>Properties

3. Click OK

Note: Apply to "All" or "Selected"

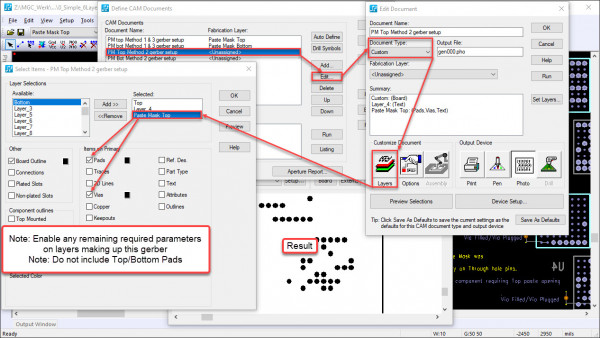

4. File>CAM

5. 이 방법을 사용하려면 Paste Mask로 출력될 모든 decal에 Paste Mask PAD stack 크기가 정의되어 있어야 합니다. 이는 모든 SMD 부품에 대해 PAD stack 편집기에서 Paste Mask PAD를 정의해야 함을 의미합니다.

참고: CAM Preview "PM Top Method 2 Gerber Setup"에서 U3 또는 U4를 검토 합니다.

참고: 이 방법으로 추가된 Paste shape은 부품을 반대쪽으로 뒤집었을 때 제대로 추적됩니다.

참고: Via를 편집하여 "Via Filling" 또는 "Via Plugging"을 출력하는 것과 유사한 프로세스를 적용할 수 있습니다. CAM Preview에서 Via를 확인하세요.

방법 3:

Gerber 정보를 생성하기 위해 through hole 부품에서 드릴을 일시적으로 제거하여 SMT/SMD 핀처럼 보이도록 합니다.

1. Select Part

2. RMB>Properties

3. Click Pad Stack button

4. Pin: Plated: column 아래에 나열된 pin 지정

5. Drill size: 0 변경

6. Paste Gerber Review/Generate

7. Drill size를 원래 크기로 변경

참고: 일반적으로 모All pin drill sizes는 0이지만, 테스트 파일에 표시된 것처럼 사용자가 특정 핀에 맞게 사용자 정의할 수 있습니다.

참고: PM top Method 1 & 3 gerber setu에는 "PAD"가 활성화된 상단 Layer가 포함되어야 합니다.
