특정 핀만 flood over하고 싶습니다.
페이지 정보
2026-02-12 14:14 | Posted By 천성우
본문

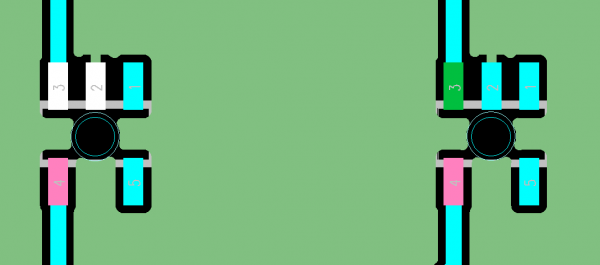

사진에 있는 5pin uit에서 2번핀만 flood over로 진행하고싶습니다.
특정 핀 선택해서 pad stack으로 진행해도 계속 십자모양으로 유지되더라구요 해결 방법 알려주시면 감사하겠습니다.
버전은 VX1.2입니다.
PADS 제품에 대해서 자세히 알고 싶은가요? 사용 중에 궁금한 점이 있으신가요?
Support를 통해서 도움을 받으세요.
PADS 제품에 대한 문의와 사용상의 질문에 대한 답변을 드리고, 사용 동영상 강좌 등의 유용한 정보들을 제공해 드립니다.
사진에 있는 5pin uit에서 2번핀만 flood over로 진행하고싶습니다.
특정 핀 선택해서 pad stack으로 진행해도 계속 십자모양으로 유지되더라구요 해결 방법 알려주시면 감사하겠습니다.
버전은 VX1.2입니다.
ED&C님의 댓글
ED&C |안녕하세요. 이디앤씨 입니다.
특정핀만 Flood Over형태를 지정하려면 Layer구조를 Split/Mixed로 변경한 다음 PADSTACK에서 해당 핀을 Flood Over로 변경하여 설정할수 있습니다.
감사합니다.
