copper plane 관련 문의 드립니다.
페이지 정보
2025-06-24 13:57 | Posted By juhee
본문
안녕하세요.
Pads layout 사용하고 있으며 copper plane으로 묶이지 않는 net 관련 문의 드립니다.

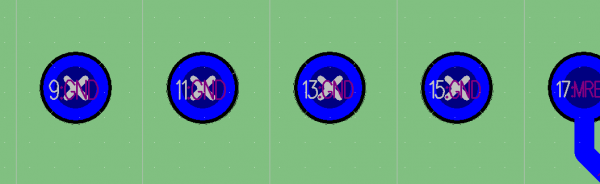

첨부된 사진과 같이 하나의 라이브러리인 부품이며 같은 gnd net으로 회로 연결되었지만 하나의 패드만 copper plane으로 묶이지 않습니다.
select net을 하면 하나의 net처럼 하이라이트 되기는 하는데 copper로 묶이지 않는 문제는 어떻게 해결할 수 있나요?
확인 후 답변 부탁 드립니다.
감사합니다.
ED&C님의 댓글
ED&C |안녕하십니까? ED&C 입니다.
첨부 해주신 그림으로 보면 Pin과 Copper Plane이 GND로 되어 있고 Flood되면 Thermal등이 안 생기는 이유를 추측 해보면 아래 정도가 아닐까 생각 됩니다.
1. Pin의 Properties에서 Plane Thermal의 Check를 해제한 경우
2. Decal의 특정 지역에 Plane의 keepout이 들어 가 있는 경우
감사합니다.
juhee님의 댓글
juhee |답변 감사드립니다.
확인해보니 Plane Thermal는 체크되어있으며
keepout은 형성하지 않은 상태 입니다.
ED&C님의 댓글
ED&C |안녕하십니까? ED&C 입니다.
해당 파일을 첨부 해주시면 확인해보겠습니다.
감사합니다.
juhee님의 댓글
juhee |메일로 전달 드렸습니다.
감사합니다.
ED&C님의 댓글
ED&C |안녕하십니까? ED&C 입니다.
메일이 전달되지 않았습니다.
pads@ednc.com으로 다시 부탁드립니다.
감사합니다.
ED&C님의 댓글
ED&C안녕하십니까? ED&C입니다.
자세한 내용은 유선으로 알려드리겠습니다.
감사합니다.
