Mounting Hole 작성 및 사용
페이지 정보
2026-05-21 14:48 | Posted By ED&C
본문

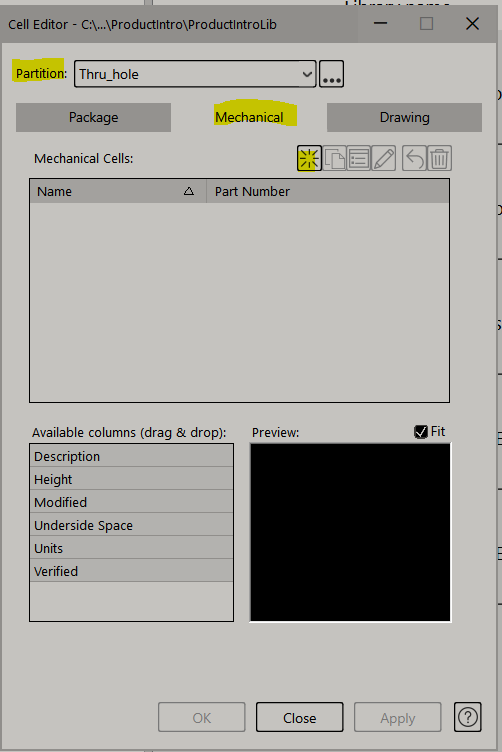

Cell Editor에서 Partition을 선택하고 Mechanical 을 선택 합니다.

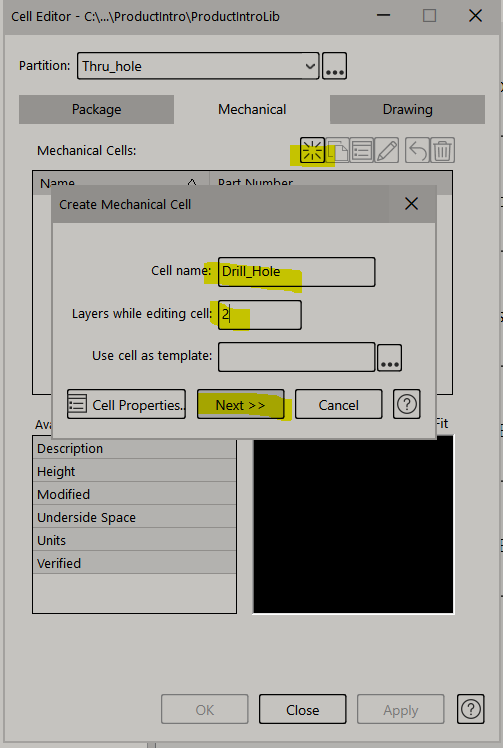

New 를 누르면 Create Machanical Cell창이 오픈되고 Cell Name과 Layer while editing Cell 을 작서하고
Next 선택

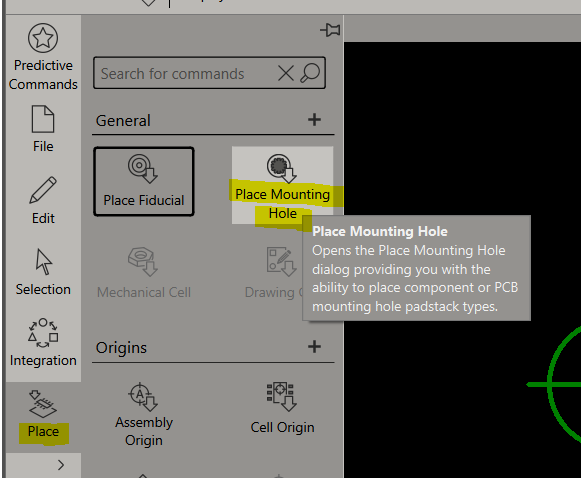

Place > Place Mounting Hole을 선택하면 마운팅 홀 추가가 가능합니다

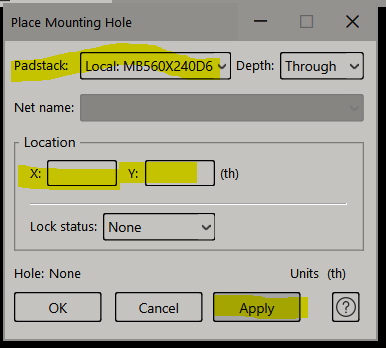

padstack에서 사용할 Padstacks을 선택하고 좌표값을 입력하면 해당 좌표에 padstacks가 배치됩니다.

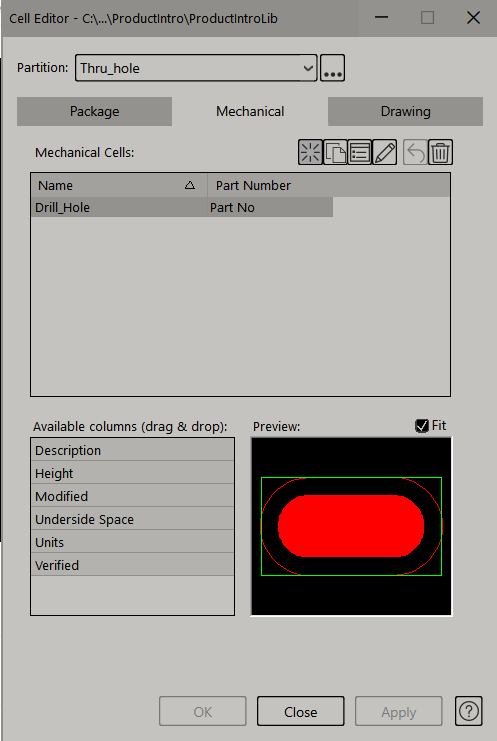

아래와 같이 추가됩니다.
Layout을 실행합니다.

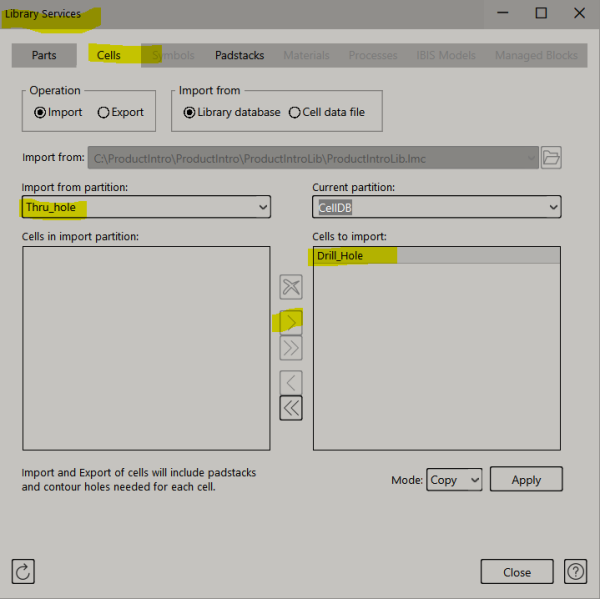

Library Service에서 위에서 생성한 Cell을 Local PCB에 적용하기 위해 Cells to partition으로 이동하고 Apply을 눌러 적용합니다.

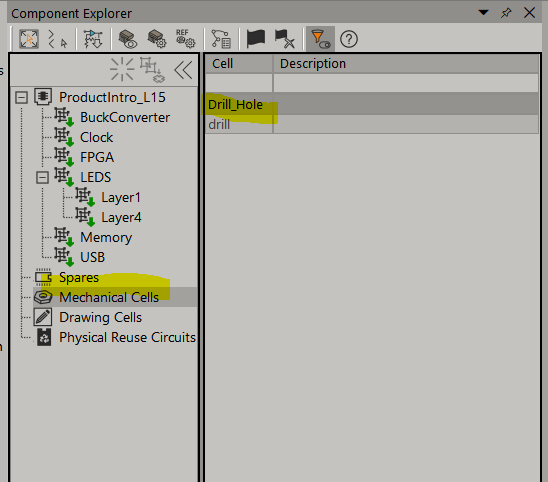

Component Explorer - Mechanical Cells을 선택하면 Drill_Hole이 추가되었으며
해당 Cell을 드래그 하면 화면에 배치할 수 있습니다
